頂出不平衡是注塑模具生產中最常見的結構類問題之一，直接導致產品變形、頂白、頂高、頂裂、粘模、頂針斷裂，嚴重影響外觀、尺寸與生產穩定性。

一、快速判斷頂出不平衡

產品同一面出現局部頂白、局部頂裂、局部凹陷。

頂針、頂塊、司筒受力差異大，部分頂針發亮、磨損快，部分幾乎不吃力。

開模頂出時產品明顯歪斜、翹曲、單邊粘模。

頂出板運行不順暢，有異響、卡頓、傾斜，嚴重時頂針板導柱拉傷。

只要出現以上任一現象，即可判定為頂出不平衡，必須立即調整。

二、頂出不平衡的核心原因

頂出布局不合理

頂針數量不足、分布不均、遠離包緊力大的區域，筋位、深腔、柱位處頂出偏弱，導致受力集中。

頂出元件長短不一

頂針、頂塊、司筒、扁頂高度不一致，合模狀態下有的先貼產品、有的懸空，頂出不同步。

頂出板結構問題

頂針板強度不足、變形，頂針板導柱配合間隙過大，導向不良，頂出時發生傾斜。

產品結構不對稱

深腔、骨位、厚壁、倒扣區域包緊力差異大，單邊拉力強，普通頂出難以平衡。

注塑參數加劇不平衡

保壓過大、冷卻不均、料溫過高，使產品粘模力變大，放大頂出受力差異。

三、現場調試實用技巧

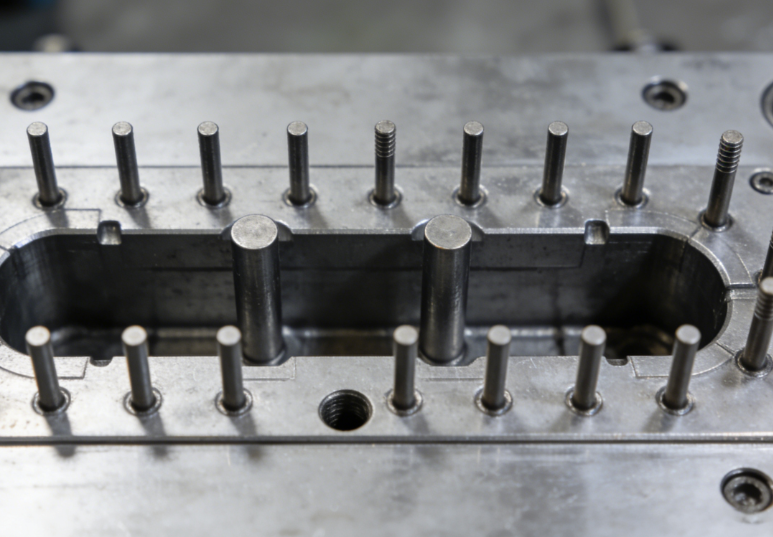

先校平頂針板，保證同步頂出

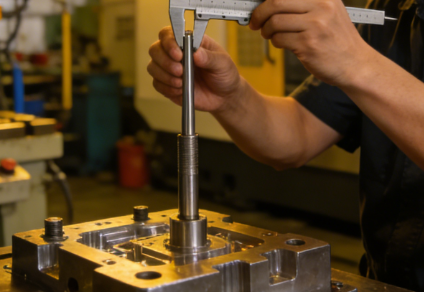

合模狀態下用塞尺或紅丹檢查所有頂出元件是否同時貼合產品，對高出的頂針進行磨短，對偏低的適當加墊或更換，確保所有頂出點受力一致。

強化包緊力大區域的頂出

在深腔、骨位、螺絲柱、倒扣位置增加頂針、頂塊或司筒，分散受力；盡量讓頂出靠近包緊力大的區域，不要只集中在平面區域。

優化導向，防止頂針板跑偏

檢查頂針板導柱、導套是否磨損、拉傷、間隙過大，磨損件及時更換；保證導柱潤滑良好，頂出運動順暢無卡滯。

微調注塑參數輔助平衡

適當降低保壓壓力與保壓時間，減少產品對型腔的包緊力；均衡模溫，保證冷卻均勻，避免局部過度粘模；在不影響外觀前提下，適當提高頂出速度，使頂出更干脆。

改善排氣與脫模角度

加深或增加排氣槽，減少真空吸附造成的單邊粘模；對深腔、筋位位置加大脫模斜度，從根源降低包緊力差異。

使用輔助平衡結構

對外觀面不允許頂針的產品，采用頂塊 + 頂針組合、推板頂出、多級頂出等結構，實現大面積均勻受力；對大型產品，可增加支撐柱，提高頂針板剛性。

四、長期穩定預防方法

設計階段按均勻分布、重點加強原則布置頂出，筋、柱、深腔優先布頂。

加工時嚴格控制頂針、頂塊高度公差，保證同面等高。

定期保養頂出機構，檢查磨損、變形、潤滑，做到提前維護。

試模階段重點觀察頂出狀態，有不平衡問題優先改結構，不依賴參數硬湊。

總結

頂出不平衡的本質是受力不均、不同步、包緊力不匹配。現場調試優先從頂針等高、頂出布局、導向精度入手，配合合理的注塑參數與結構優化，能快速解決頂白、頂裂、粘模、變形等問題，大幅提升模具穩定性與產品良率。
