在注塑模具維修、改模、鑲件修補、飛邊修復、型腔補焊等場景中，模具鋼材焊接是最常用、最高效的工藝，但焊接變形一直是影響模具精度、配合間隙、產品尺寸與外觀的關鍵問題。模具鋼在焊接過程中，會因局部高溫加熱、快速冷卻、組織轉變、內應力累積，出現翹曲、收縮、扭曲、型腔凹陷、尺寸偏移等缺陷，輕則需要重新加工，重則導致模具報廢。想要把焊接變形控制在允許范圍內，必須從焊前預防、焊中控制、焊后消除應力、加工補償四個環節系統操作，遵循低溫、分段、對稱、緩冷、去應力的核心原則，才能實現高精度、低變形的模具焊接。

一、焊前準備：從源頭減少變形風險

焊前合理準備是控制變形的基礎，很多變形問題在焊接前就已埋下隱患。首先要對焊接區域進行精準清理，去除銹跡、油污、電鍍層、塑膠殘留、水分等雜質，避免焊接時產生氣孔、夾渣，導致應力集中引發變形。焊接部位應開合理坡口，坡口不宜過深過大，盡量減少熔敷金屬量，熔敷金屬越多，收縮量越大，變形越明顯。

預熱是控制模具鋼焊接變形最關鍵的步驟。P20、718、NAK80 等預硬鋼，預熱溫度控制在150–250℃；S136、SKD61、H13 等淬火回火鋼，預熱溫度提高到250–350℃。預熱可以減小焊接區與基體的溫差，降低冷速，減少熱應力與淬火裂紋，同時顯著降低變形量。預熱必須整體均勻加熱，不可只局部烘烤，否則會因溫差產生附加變形。

同時要對模具進行合理固定與支撐，特別是大型模具、細長型芯、薄壁型腔、深腔結構，應在非加工面使用壓板、夾具、支撐塊進行剛性固定，限制焊接過程中的自由變形，但固定力度要適中，避免強制拘束造成內部應力過大。還可根據經驗預先給出反變形量，根據焊接位置與鋼材類型，在變形相反方向預先偏移 0.1–0.3mm，利用焊后收縮抵消變形，保證最終尺寸精準。

二、焊接過程控制：低溫、分段、對稱、少熱輸入

焊接過程是控制變形的核心階段，核心思路是盡量降低熱輸入、減少局部高溫、讓應力均勻釋放。優先選用冷焊工藝，如激光焊、低溫補焊機、微束等離子焊，這類工藝熱影響區極小、變形量僅為傳統氬弧焊的 1/5–1/10，特別適合精密型腔、鏡面模具、小面積修補。如果使用氬弧焊，應選用小電流、短弧、快速焊，電流越小、熱輸入越低，變形越小。

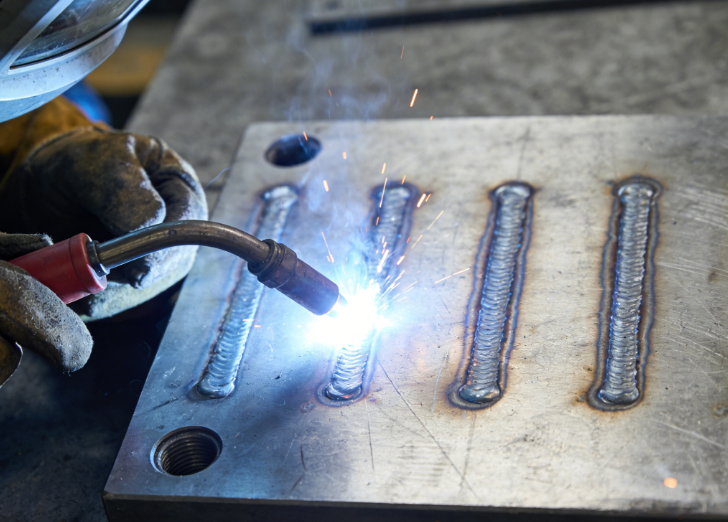

采用分段跳焊、多層多道、對稱焊接的方式，嚴禁長距離連續焊接。每段焊接長度控制在5–15mm，焊完一段等待溫度降至100℃以下再焊下一段，避免熱量集中累積。大面積焊接時采用分層堆焊，每層厚度控制在1–2mm，后一道焊道可對前一道起到回火作用，降低應力。對于左右對稱結構，應左右交替焊接，讓兩側收縮相互抵消，減少整體偏移。

焊接時盡量短弧快焊，不擺動、不拖延，減少電弧在同一位置停留時間。避免在高應力區、尖角、薄邊集中焊接，必要時先焊接強度高的部位，再焊次要部位。焊槍角度保持合理，使熔池均勻、熔深適中，避免過深熔深導致局部過熱變形。整個過程要實時測溫，嚴格控制層間溫度，預硬鋼不高于 250℃，淬火回火鋼不高于 350℃，超溫必須暫停冷卻。

三、焊后處理：緩冷與去應力，穩定尺寸

焊后不能急冷，更不能直接放在空氣中自然冷卻，尤其是 S136、H13、SKD61 等合金鋼，激冷會產生巨大內應力，導致變形甚至開裂。焊后應立即使用石棉、保溫棉、加熱毯進行緩慢保溫冷卻，整體緩慢降溫至室溫，讓應力均勻釋放。

去應力退火是消除焊接變形最有效的手段。對于精度要求高的模具，焊后必須進行去應力處理：預硬型模具鋼550–600℃保溫2–4 小時，隨爐冷卻；淬火回火鋼500–550℃保溫2–3 小時，隨爐冷卻。退火可大幅降低焊接內應力，穩定組織，防止后續加工或使用中發生二次變形。無法進爐退火的大型模具，可使用局部加熱、振動時效等方式輔助去應力。

冷卻后應對模具進行自然時效，放置12–24 小時再進行精加工，讓殘余應力進一步釋放，避免在 CNC、精磨、拋光后尺寸回彈。對型腔、分型面、滑塊、鑲件配合位進行初步檢測，記錄變形方向與變形量，為后續加工提供補償依據。

四、加工與校正：精準補償，修復微量變形

焊接后即使控制良好，也會存在微量變形，需要通過合理加工順序與校正方法保證最終精度。加工時應先加工基準面，再加工型腔、型芯、配合位，以穩定基準抵消變形量。對變形部位采用少量多次精加工，避免一次切削量過大引發新的應力變形。

出現輕微翹曲、偏移時，可采用機械校正、熱校正進行修復。機械校正適用于預硬鋼、結構簡單部位，使用壓力機、銅錘緩慢校正，嚴禁重擊；熱校正適用于微量變形，局部加熱至200–300℃，配合外力校正，然后緩冷。校正只能處理微小變形，嚴禁過度校正，防止產生裂紋。

在設計與改模階段，可提前預留焊接加工余量，一般單邊預留0.3–0.8mm，專門用于抵消焊接收縮變形，確保精修后尺寸合格。對鏡面、高光、透明件模具，焊接后必須充分去應力、緩慢冷卻，再進行拋光，避免后期出現凹凸、波紋、尺寸漂移。

總結

注塑模具鋼材焊接變形不是不可控，而是熱應力、組織應力、拘束條件共同作用的結果。控制變形的核心技巧可總結為：焊前充分預熱、合理固定與反變形；焊中低熱輸入、分段跳焊、對稱焊接；焊后緩冷、去應力退火、自然時效；最后通過精準加工與微量校正保證精度。只要嚴格執行這套流程，無論是普通改模還是精密型腔修補，都能將變形量控制在 0.02mm 以內，滿足高精度注塑模具的尺寸與配合要求，大幅提升模具維修成功率與使用壽命。
