在塑膠模具生產中，鑲件松動是非常常見的故障，輕則導致產品飛邊、移位、尺寸不穩，重則撞壞模仁、頂針、型腔，造成停機損失。鑲件松動的根源大多是配合間隙變大、受力沖擊、長期磨損、拆裝變形或加工精度不足。下面用清晰、簡潔、可直接上機操作的方式，講完整固定方案。

一、先判斷松動原因

鑲件松動主要分三類：

配合間隙變大：長期生產磨損，H7/h6 配合變松，是最常見原因。

受力沖擊松動：注射壓力大、射膠沖擊強，鑲件被頂退、震松。

結構固定不足：無定位、無鎖死、無防轉結構，僅靠間隙配合。

先確認是輕微松動、軸向松動、旋轉松動還是整體晃動，再對應處理。

二、輕微松動：現場快速修復

間隙不大、僅輕微晃動，可現場快速處理：

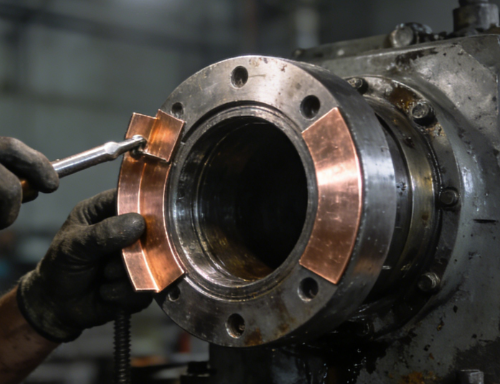

鑲件根部加薄銅皮 / 不銹鋼墊片：增加過盈，臨時穩定。

刷鍍 / 鍍硬鉻補正：在配合位鍍微量鍍層，恢復緊配。

低溫點焊 + 精磨：在配合面微量補焊后磨到標準尺寸。

這類方法適合小間隙、應急恢復生產。

三、中度松動：標準過盈修復

最常用、最穩定的永久 fix 方式：

鑲件配磨加過盈：將鑲件配合位磨大 0.005–0.015mm，實現輕壓配。

模仁孔精修：用油石、研磨棒修正孔，消除橢圓、喇叭口。

增加防轉面：銑雙邊、削邊、銷釘防轉，避免旋轉松動。

底部加定位臺：加深臺肩限位，防止軸向后退。

壓配后配合緊實、不松動、不卡死，是車間首選方案。

四、嚴重松動：結構強化固定

松動明顯、間隙大、反復松脫，必須強化結構：

背部鎖螺絲固定：鑲件底部做螺絲位，從模架背面鎖死。

加銷釘定位：用 2–3mm 銷釘穿過鑲件與模仁，雙重定位。

加楔塊 / 擠緊塊：側面楔緊，對抗射膠沖擊力。

整體更換鑲件：磨損嚴重時直接重做，保證原始精度。

結構鎖死適合深腔、高射壓、長壽命模具。

五、防止再次松動：長期穩定措施

配合公差控制在 H7/m6、H7/k6 穩配。

受力大的鑲件必須臺肩 + 螺絲 + 銷釘三重固定。

避免懸空、無支撐的長鑲件。

拆裝時輕敲，禁止暴力撞擊導致變形擴孔。

定期檢查：飛邊、異響、尺寸波動都是松動前兆。

總結

鑲件松動固定遵循三原則：小間隙補正，中間隙過盈配，大間隙結構鎖。輕微松動用墊片、刷鍍快速解決；中度松動采用配磨過盈 + 防轉最穩定；嚴重松動必須螺絲、銷釘、楔塊結構強化。從配合精度、受力結構、日常維護三方面同時優化，就能徹底杜絕鑲件反復松動，保證模具長期穩定生產。
