頂針作為注塑模具的核心頂出部件，長期承受反復頂出沖擊力、塑料熔體摩擦阻力、高溫交變應力以及脫模側向力，在持續作業過程中極易出現磨損、變形、崩角、銹蝕等各類損耗問題，這類問題會直接影響塑件成型質量、模具整體使用壽命以及生產線運行穩定性。

一、核心檢測維度及量化標準

（一）外觀檢測

外觀檢測是最便捷的前置篩查手段，無需借助精密量具即可完成初步判斷，適用于模具日常巡檢、停機維護及定期拆模檢修，檢測時需配合目視觀察搭配 5 至 10 倍放大鏡，對頂針工作端、桿身、尾部及配合段進行逐一細致排查。合格頂針的外觀標準為無明顯劃痕、無粘料積碳、無銹蝕氧化、無崩角缺肉，工作端棱角清晰、頭部圓角規整；若僅出現表面淺度劃痕、微量浮銹，可通過拋光修復后繼續使用，歸為正常損耗狀態。一旦頂針出現明顯溝槽狀磨損、表面麻點密集、端部崩尖剝落、塑料粘料燒結、氧化起皮脫落，或是磨損深度達到 0.02mm 及以上、磨損覆蓋面積超過桿身工作段 30%，直接判定為中重度磨損；頂針頭部標準圓角磨損量超過 0.1mm、端部變鈍無棱角、出現徑向臺階，均屬于功能性磨損，即便尺寸檢測未超標，也需納入重點管控范圍，防止后續頂出受力不均引發塑件成型缺陷。

（二）尺寸檢測

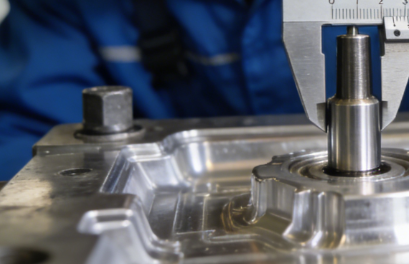

尺寸檢測是判定頂針磨損程度的核心依據，需使用千分尺、表面粗糙度儀、高度尺等專業精密量具，對比新件標準尺寸，選取頂針磨損最嚴重的部位開展檢測，同時區分普通模具與精密模具的差異化精度閾值。核心檢測指標及對應標準分為三項，第一項為直徑磨損量，選取頂針配合段、工作段的磨損極值位置測量，與新針公稱直徑對比，普通模具磨損量≤0.01mm 為輕微磨損，0.01mm 至 0.02mm 為中度磨損，≥0.02mm 為重度磨損；精密電子、醫療塑件類模具對精度要求更高，直徑磨損量達到 0.01mm 及以上即判定為超標，需立即修復或更換。第二項為表面粗糙度，全新頂針標準粗糙度 Ra 值控制在 0.2 至 0.4μm，磨損后表面粗糙度升至 Ra≥1.6μm 時，脫模阻力會大幅上升，極易導致塑件出現頂白、拉痕、粘模問題，必須及時進行拋光修復或直接更換。第三項為長度磨損，頂針長期沖擊頂出板、摩擦型腔，端部磨損會導致有效長度縮短，當長度縮短量超過 0.03mm 時，會打破模具整體頂出平衡，引發塑件局部頂出力不足、脫模歪斜等問題，需及時更換頂針。

（三）配合間隙檢測

頂針與針孔的配合間隙，是影響模具運行穩定性的關鍵指標，間隙過小易引發頂出卡滯、運行異響，間隙過大則會導致塑料熔體溢料、塑件產生飛邊，同時加劇頂針偏擺磨損，形成惡性循環。行業通用的全新頂針配合標準為，頂針與針孔單側間隙控制在 0.01 至 0.015mm，總間隙保持 0.02 至 0.03mm 為最優配合狀態。按照磨損程度分級判定，總間隙≤0.02mm 為輕微磨損，屬于正常損耗范圍，可繼續使用；總間隙處于 0.02mm 至 0.04mm 為中度磨損，普通塑件生產可臨時拋光修復后使用，精密塑件生產需立即更換；總間隙＞0.04mm 為重度磨損，必須同步更換頂針并檢修針孔，避免針孔出現喇叭口形變、內壁刮傷，導致后續配合間隙持續擴大。此外，檢測過程中需重點查看針孔口部狀態，若出現喇叭口形變、塑料溢料殘留、內壁劃痕，說明頂針與針孔存在同步磨損，需對整套頂出系統的同軸度進行全面排查校準。

（四）形位精度檢測

形位精度直接決定精密注塑模具、長桿型頂針及多腔模具的頂出同步性，這類模具必須開展形位精度檢測，檢測需借助 V 型塊、百分表、平臺塞尺等工具完成，杜絕頂針彎曲、偏心、同軸度超標等問題。具體檢測標準為，軸向跳動量≤0.02mm 判定為合格，超出該數值則認定頂針存在彎曲變形；直線度檢測以標準平臺為基準，用塞尺測量頂針桿身與平臺的間隙，間隙＞0.02mm/m 即為彎曲超標。頂針同軸度偏差過大，會導致頂出過程中側向受力，加劇局部磨損，甚至直接劃傷模具型腔，這類問題無修復價值，需直接更換頂針，同時同步校準頂出板、復位桿的平行度與同軸度，保障頂出系統整體運行平穩。

（五）產品缺陷反向判定

無需拆解模具，即可通過成型塑件的外觀及質量缺陷，反向判斷頂針磨損狀態，該方法適用于生產過程實時管控，便于快速發現問題、及時處置。輕微磨損狀態下，塑件僅出現極輕微頂白，無開裂、拉痕問題，塑件尺寸穩定性達標，可繼續正常生產，只需縮短周期定期復檢即可；中度磨損狀態下，塑件頂白痕跡明顯、局部出現拉痕，脫模手感阻力明顯增大，頂出機構伴隨輕微異響，精密塑件生產需立即停機更換頂針，普通塑件生產可臨時修復后小批量試產，密切監控質量；重度磨損狀態下，塑件出現頂裂、邊角崩缺、外形尺寸超差，模具伴隨飛邊披鋒、頂出卡滯甚至卡死現象，必須立即停機拆模檢修，同步檢查模具型腔是否被磨損頂針劃傷，避免模具損傷范圍進一步擴大。

二、磨損分級判定與處理對照表

三、預防性檢測、壽命管控及標準化流程

（一）部件壽命與預防性更換標準

頂針的使用壽命與更換周期，需結合頂針材質、注塑原料特性及生產工況制定差異化標準，從源頭規避突發磨損故障。普通 SKD61 材質頂針，適用于常規無填充塑件生產，建議每 50 至 100 萬模次開展一次全面檢測，達到 100 萬模次執行預防性更換；高速鋼 SKH51 等高硬度精密頂針，適配高精度模具生產，每 30 至 50 萬模次進行重點檢測，達到 50 萬模次完成預防性更換。針對玻纖、礦物、陶瓷填充等高磨損性原料，頂針磨損速度會大幅加快，需每 20 至 30 萬模次開展專項磨損檢測，同步縮短更換周期，也可選用鍍鈦、氮化處理的耐磨頂針，降低磨損頻率，延長使用周期。

（二）標準化檢測流程

日常巡檢需貫穿生產全程，重點觀察塑件頂痕、頂白、飛邊狀態，監聽頂出機構運行有無異響，通過手感測試頂出過程是否卡頓，發現異常立即標記，做好臺賬記錄；周檢維護需在停機后拆解頂針，采用目視搭配放大鏡排查外觀、端部、銹蝕情況，徹底清理粘料積碳，對淺度劃痕進行簡單拋光處理；達到規定模次后，開展全面深度檢測，用千分尺精準測量頂針直徑、長度，通過粗糙度儀檢測表面光潔度，借助百分表檢測同軸度，使用塞尺測量配合間隙，對照磨損分級標準完成最終判定；檢測后按照結果閉環處置，任一指標達到重度標準立即更換，中度指標結合塑件精度等級決策，輕微磨損做好記錄，持續跟蹤管控。

本標準全程貼合注塑車間實際操作場景，各項指標量化清晰、執行性強，兼顧普通模具與精密模具的差異化需求，既明確了頂針磨損的各級判定閾值，也規范了全流程維護與檢測步驟，能夠有效減少模具故障停機時間，穩定保障塑件成型質量，延長模具整體使用壽命，適用于注塑行業各類模具的日常維護、定期檢修及部件管理工作。
