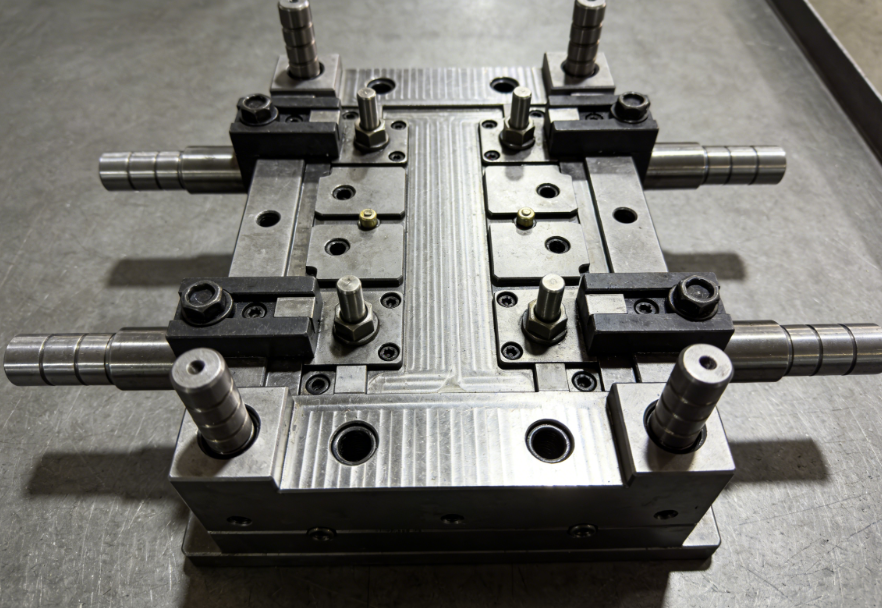

在注塑模具設計中，頂出系統是直接決定產品能否順利脫模、不拉傷、不變形、不發白的關鍵結構。一套合理的頂出設計，既能保證生產穩定、效率高，又能延長模具壽命、降低不良率。頂出系統設計需要圍繞產品結構、塑料材質、壁厚、外觀要求、生產效率綜合考慮，遵循平衡、平穩、安全、簡潔的原則，才能達到最優效果。

一、頂出位置布局：平衡優先，避空到位

頂出布局的核心是受力均勻、頂出平衡，防止產品變形、頂白、頂裂或粘模。

頂針優先布置在包緊力大、骨位深、筋條多、側壁深、倒扣附近等脫模阻力大的區域。

產品轉角、壁厚突變、深筋根部、外觀面嚴禁直接頂針，避免頂凸、頂白。

大面積平面產品要均勻分布頂針，不要集中在一側，防止頂出時翹曲變形。

頂針盡量布置在非外觀面、加強筋底部、凸臺下方等隱蔽且強度高的位置。

靠近澆口區域包緊力通常更大，需適當加密頂針，避免粘前模。

二、頂出方式選擇：按產品結構匹配

根據產品結構選擇合適的頂出方式，是合理設計的關鍵。

頂針頂出：通用性最強，適合絕大多數產品，成本低、加工簡單、調整方便，優先選用。

推板頂出：適合深腔、圓筒形、薄壁、透明件、大面積外觀件，受力最均勻，無頂針痕跡。

頂塊（扁頂）頂出：適合筋條窄長、深骨位、局部強度高、普通頂針放不下的位置。

司筒（套管）頂出：專門用于圓柱孔、螺絲柱、通孔柱，可保護柱子不被頂扁。

二次頂出、順序頂出：適合復雜倒扣、深腔、強包緊、結構特殊產品，防止拉裂。

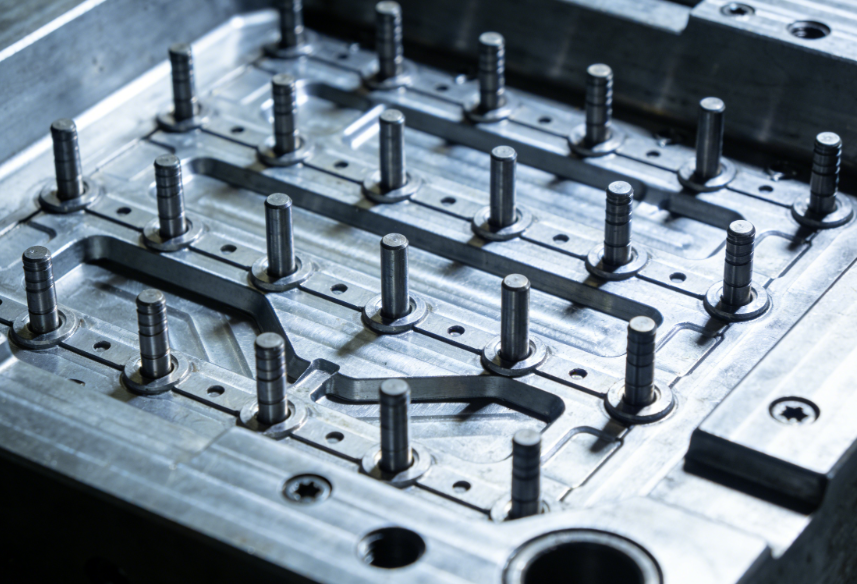

三、頂針規格與結構：強度足夠，避免折斷

頂針尺寸與結構直接影響可靠性。

頂針直徑不宜過小，盡量≥2.5mm，小空間可用 1.5mm、1.0mm，但必須增加防護。

深筋、深柱位置要加粗頂針或改用司筒、頂塊，提高強度。

頂針長度要合理，避免過長細桿，防止高速頂出時彎曲、折斷。

頂針與頂針孔配合間隙適中，既要順暢，又不能漏膠、毛邊。

高產能模具建議使用耐磨頂針、氮化處理，提升壽命。

四、頂出行程與復位：安全可靠，不撞模

頂出行程與復位結構必須精準、安全。

頂出行程以產品完全脫離模仁為準，一般比產品高度多5~10mm，方便取件。

必須設置限位釘，控制頂出距離，防止頂針板超出行程。

優先使用復位桿 + 彈簧復合復位，確保合模時頂針板先回位。

復雜模具建議增加復位檢測開關，防止撞模。

斜頂、抽芯結構要做頂出互鎖，避免干涉。

五、冷卻與排氣：兼顧頂出與成型質量

頂出系統也要配合冷卻與排氣。

頂針、頂塊附近盡量避開水道，防止漏水。

深骨位、死角位置可利用頂針間隙輔助排氣，改善困氣燒焦。

高溫材料模具，頂針板可做散熱結構，減少熱量積聚。

六、加工與維護：簡潔易裝、便于維修

合理的頂出設計也要便于加工、裝配、維修。

頂針板、頂針孔加工精度要高，保證平行度與同軸度。

頂針盡量規格統一，減少配件種類，方便替換。

易損頂針布置在易于拆裝的位置，減少換模修模時間。

頂針板導柱導套要配齊，保證運動平穩無卡頓。

總結

一套合理的模具頂出系統，本質是平衡、平穩、安全、簡潔：位置布局平衡受力，頂出方式匹配產品結構，頂針規格保證強度，行程復位安全可靠，同時兼顧加工、維護與生產效率。設計時從產品結構、材質、外觀、量產性四個維度綜合判斷，就能做到頂出順暢、產品完好、模具穩定、長期高效生產。
