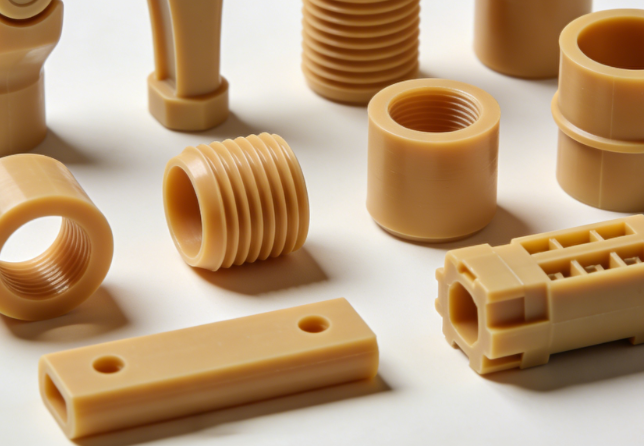

PEEK（聚醚醚酮）作為綜合性能頂尖的特種工程塑料，憑借耐高溫、高強度、耐強腐蝕、自潤滑、生物相容等核心優勢，廣泛應用于醫療植入、航空航天、半導體封裝、新能源汽車、精密機械等高端制造領域。但 PEEK 熔融溫度高、熔體黏度大、流動性差、成型收縮率各向異性明顯，極易出現內應力集中、翹曲變形、尺寸漂移等問題，精密成型門檻遠高于普通工程塑料。想要實現公差 ±0.02mm 以?xún)?nèi)的 PEEK 制品穩定量產，必須打通材料特性、專用設備、模具設計、工藝管控全鏈條，形成系統化的技術方案。

一、PEEK 材料核心成型特性（成型基礎）

PEEK 的成型難點完全源于其材料本身的特性，所有工藝與模具設計都需圍繞其特性展開。PEEK 熔點約 343℃，正常成型需 360-400℃的高溫環境，屬于典型的高溫注塑范疇；熔融狀態下熔體黏度極高，流動性差，對剪切速率敏感，高速剪切易導致材料降解、制品出現氣泡與焦痕；成型收縮率在 1.2%-2.5% 之間，且結晶度受冷卻速率影響極大，各向異性明顯，極易出現翹曲、縮痕、尺寸不穩定問題；高溫下原料極易發生水解，對干燥處理要求嚴苛；制品內應力若無法有效消除，后續使用中易出現開裂、性能衰減。

二、PEEK 精密注塑專用設備要求

普通注塑機無法滿足 PEEK 精密成型需求，必須采用專用高溫注塑設備，核心要求如下：料筒、螺桿、噴嘴需采用哈氏合金等耐高溫耐腐蝕材質，避免長期高溫生產出現磨損、腐蝕與物料滯留；溫控系統精度需達到 ±1℃，采用多段獨立控溫，杜絕局部過熱導致的材料降解；螺桿長徑比控制在 20:1-24:1，壓縮比 2.5:1-3:1，螺桿頭部設計為尖頭結構，無滯料死角；鎖模力需匹配制品投影面積，避免高壓注塑時模板出現彈性變形，產生飛邊；配套油溫機需能穩定提供 160-220℃的高溫油溫，控溫精度 ±2℃，滿足 PEEK 成型的高模溫需求。

三、PEEK 精密模具設計核心要點（成型核心）

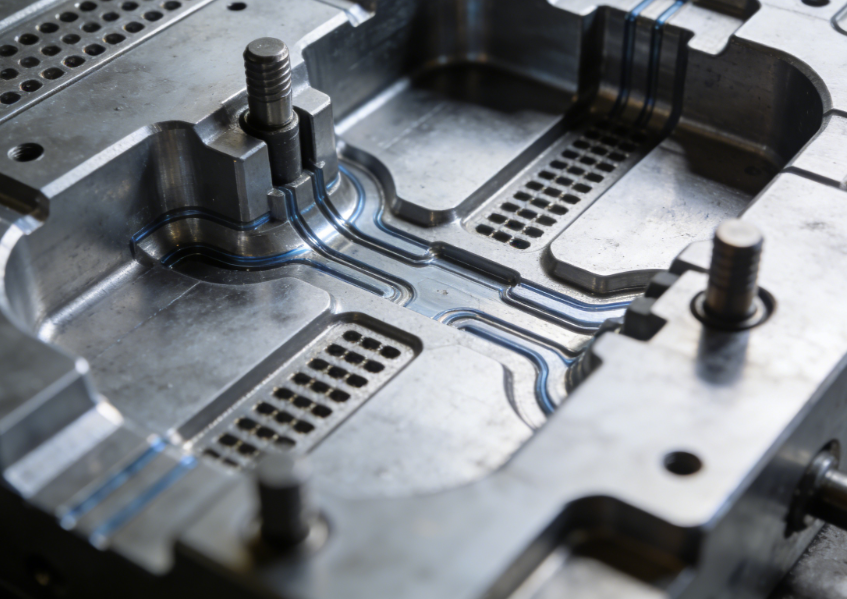

模具是 PEEK 精密成型的核心載體，設計合理性直接決定制品合格率與量產穩定性，核心設計要點覆蓋 6 大維度。

模具鋼材與剛性設計：型腔、型芯優先選用 S136、STAVAX 等鏡面耐腐蝕模具鋼，經真空淬火處理后硬度達到 HRC52-56，保證高溫高壓下耐磨、不變形、不生銹；模架采用加厚加強型設計，動定模支撐板增加支撐柱，避免注塑高壓下模板出現彈性變形，分型面貼合間隙需控制在≤0.02mm，杜絕飛邊產生。

澆注系統優化：優先采用半熱流道或全熱流道系統，減少壓力損失與材料降解，主流通直徑設計為 6-8mm，流道內壁拋光至 Ra≤0.4μm，縮短熔體流程；多腔模具必須保證流道絕對平衡，確保各型腔同步填充、同步保壓；澆口需設置在制品壁厚最大處，尺寸比普通塑料模具放大 30%-50%，避免澆口過早凍結導致保壓失效，薄壁件優先采用扇形澆口，保證填充順暢。

均勻溫控系統設計：模溫不均是 PEEK 制品翹曲變形的核心誘因。冷卻 / 加熱水路采用隨形排布，水路間距控制在 15-20mm，直徑 8-12mm，緊貼型腔與型芯，避免溫控死角；精密制品需采用獨立溫控回路，動定模、型芯、型腔分開控溫，確保模具表面溫差控制在 ±2℃以?xún)?nèi)，精準調控制品結晶度，穩定尺寸精度。

排氣系統設計：PEEK 高溫高速填充時，型腔內氣體無法及時排出會導致燒焦、缺料、氣泡、熔接痕強度不足等缺陷。排氣槽需開設在熔體填充末端、熔接痕生成位置、深腔死角處，排氣槽深度控制在 0.015-0.02mm，寬度 5-10mm，既保證排氣順暢，又不會產生溢料飛邊。

脫模與頂出系統設計：PEEK 制品剛性強、易粘模，脫模斜度常規件不小于 1.5°，精密件不小于 0.5°，型腔表面拋光方向需與脫模方向一致，降低脫模阻力；頂出機構采用多頂針均勻排布，頂針直徑不小于 3mm，避免單點受力導致頂白、變形；深腔、薄壁復雜件優先采用推板脫模或增設氣頂輔助脫模，保證頂出受力平衡。

四、全流程精密注塑工藝管控

PEEK 精密成型必須實現全流程精細化工藝管控，核心環節如下：原料需采用 150℃熱風循環干燥 4-6 小時，干燥環境露點≤-40℃，徹底去除水分，避免高溫水解；料筒采用分段升溫控制，從后到前依次為 360℃-380℃-390℃-400℃，噴嘴溫度控制在 385-395℃，避免溫度過高導致材料降解；注射采用中低速分段控制，注射壓力 80-120MPa，避免高速剪切產生過熱；保壓壓力為注射壓力的 60%-80%，保壓時間根據制品壁厚匹配，確保補縮到位，杜絕縮痕與真空泡；制品脫模后必須進行退火處理，200℃保溫 2-4 小時后隨爐緩慢冷卻，徹底消除內應力，穩定制品尺寸與力學性能。

五、量產穩定性與質量管控

PEEK 精密制品量產前，需通過 CAE 模流分析預測熔體填充、收縮、翹曲趨勢，提前對模具尺寸進行補償；量產過程中實行 SPC 統計過程管控，關鍵尺寸 CPK 值需≥1.33，確保尺寸一致性；連續生產過程中，需嚴控料溫、模溫、注射保壓參數波動，定期檢測模具磨損情況，保證長期量產的穩定性。針對翹曲變形、縮痕、內應力開裂、熔接痕等常見缺陷，需從模具設計、工藝參數、后處理全環節協同優化，從根源解決問題。

綜上，PEEK 精密注塑是材料、設備、模具、工藝四位一體的系統工程，只有全流程精細化管控，抓住高溫成型、均勻控溫、合理澆注、充分排氣、平衡頂出、內應力消除六大核心，才能真正實現高精度、高品質、高穩定性的 PEEK 制品批量生產，滿足高端制造領域的嚴苛要求。
