滑塊是塑膠模具中實現側面孔、倒扣、凹凸結構脫模的核心機構，其設計合理性直接影響模具壽命、生產穩定性和產品合格率。滑塊結構復雜、運動頻繁，在設計時必須從強度、導向、定位、耐磨、避空、冷卻等多個方面綜合考慮，才能確保模具長期高效運行。

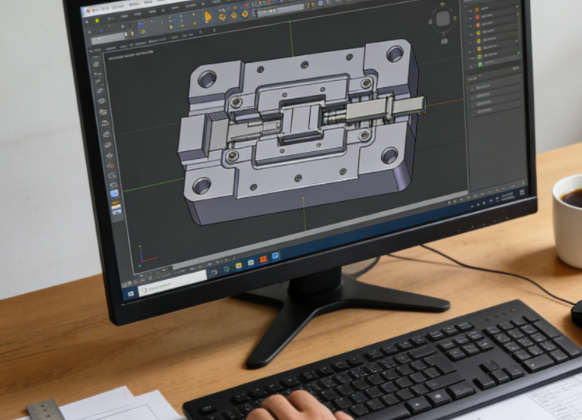

一、滑塊整體結構與強度設計

滑塊本體要有足夠強度，避免注塑壓力作用下產生變形、退讓，導致產品出現飛邊、尺寸超差。

滑塊寬度、高度、厚度要根據產品倒扣深度、投影面積合理確定，大面積滑塊需加強筋或加厚處理。

滑塊盡量采用整體式結構，減少鑲拼縫隙，防止漏膠；必須鑲拼時，拼接面要緊密、定位可靠。

滑塊重量不宜過大，過重會增加運動阻力，影響開合模順暢度，必要時采用輕量化結構。

二、導向與運動順暢設計

滑塊必須配備可靠導向機構，常用燕尾槽、T 型槽、導滑條導向，保證運動方向精準、不偏擺。

導向面粗糙度要低，硬度要高，防止長期滑動出現拉毛、卡頓。

滑塊與模架、滑塊與鑲件之間要合理避空，只保留必要的配合面，避免干涉。

斜導柱角度一般控制在 10°–25°，角度過大易卡死，過小則抽芯距離長、效率低。

斜導柱與滑塊孔之間預留合理間隙，保證運動順滑，不出現異響和卡滯。

三、定位與鎖緊結構設計

滑塊在注塑時必須精準鎖緊，常用鎖緊塊（楔緊塊）壓緊，防止被熔體壓力推開。

鎖緊塊角度要略大于斜導柱角度，保證合模時先壓緊、開模時先松脫。

鎖緊塊接觸面要耐磨、高硬度，必要時加裝耐磨塊，延長使用壽命。

抽芯距離較長的滑塊，需設置限位機構，防止滑塊脫出、無法復位。

限位采用螺絲、擋塊或彈簧定位，位置可調，方便現場調試。

四、耐磨與壽命設計

滑塊長期高頻運動，易磨損部位必須加裝耐磨片、耐磨塊，材質選用耐磨油鋼或硬質合金。

導向面、鎖緊面、底面要做淬火或氮化處理，提高硬度與耐磨性。

合理設計潤滑槽，便于生產中加注潤滑油，減少摩擦損耗。

避免尖角、薄鋼、應力集中結構，防止滑塊在沖擊下開裂、崩角。

五、冷卻、排氣與避空設計

滑塊內部盡量布置冷卻水路，尤其是成型面積大的滑塊，防止產品縮水、變形。

冷卻水路要避開螺絲、導向槽、鎖緊塊，防止漏水。

滑塊與膠位接觸面要做好排氣，在分型面、結合位開設排氣槽，避免困氣、燒焦。

滑塊周邊與頂針、鑲件、斜頂之間要做避空，防止運動干涉。

滑塊底部與模框之間保留合理間隙，既保證滑動又不漏膠。

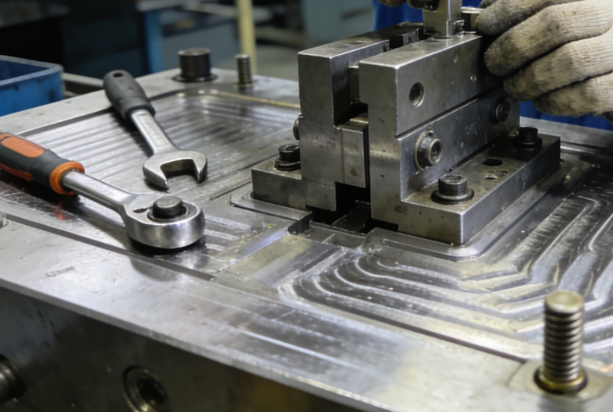

六、復位、安全與加工設計

滑塊需配合復位機構，確保合模時回到準確位置，避免撞模。

設計彈簧輔助復位，提高運動可靠性，防止滑塊滯后。

結構復雜的模具，建議加裝安全鎖、感應開關，防止滑塊未到位導致壓模。

滑塊結構要便于 CNC、磨床、放電加工，避免無法加工或難以裝配的死角。

裝配基準清晰，拆裝方便，便于后期維修、更換易損件。

七、生產實用性設計

抽芯方向、運動距離要與產品脫模角度匹配，避免拉傷、拖白、留倒扣。

滑塊鑲件要便于更換，成型面易磨損時，設計成可單獨更換的鑲件結構。

盡量減少滑塊數量與復雜度，簡化結構，降低成本與故障概率。

考慮注塑機開合模行程，避免滑塊過長導致模具無法安裝。

合理的滑塊設計，能讓模具動作穩定、少故障、壽命長，從源頭提升生產效率與產品質量。
