聚四氟乙烯（PTFE，俗稱 “塑料王”）憑借極致的耐化學腐蝕、耐高低溫、低摩擦不粘特性，是高端密封、電子電氣、化工裝備領域不可替代的核心材料。但不同于 PP、ABS、PA 等常規熱塑性塑料，PTFE 的分子結構特性決定了其注塑成型門檻極高，常規注塑工藝直接套用極易出現原料碳化、產品缺料、開裂、尺寸超差等問題，甚至損壞設備。

一、PTFE 注塑難的底層根源

純 PTFE 樹脂的熔融溫度達 327℃，達到熔點后熔體粘度高達 101? Pa?s 量級，幾乎喪失流動能力，無法通過常規螺桿注塑機實現充模。目前行業內可實現注塑成型的，均為改性可注塑級 PTFE（通過分子量調控、共混改性降低熔體粘度，同時保留核心性能），或是采用專用柱塞式注塑工藝。即便如此，改性 PTFE 依然存在流動性差、熱穩定性弱、成型窗口窄等核心問題，這是所有成型缺陷的根源。

二、核心成型難點與對應解決方案

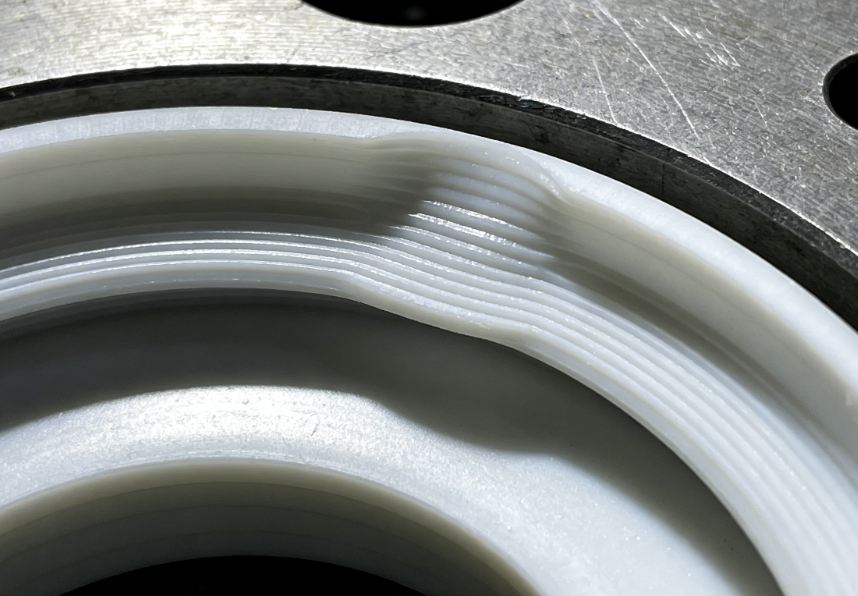

1. 熔體流動性極差，充模困難、缺料流痕頻發

這是 PTFE 注塑最基礎的難題，常表現為型腔無法充滿、產品邊角缺料，表面出現明顯流痕、波紋，澆口附近易出現噴射紋。核心原因是，即便改性注塑級 PTFE，熔體流動性仍遠低于常規工程塑料，常規螺桿剪切無法提供足夠流動動力，且熔體冷卻速度極快，未充滿型腔就已提前凝固。

解決方案以 “降阻力、提流動、緩冷卻” 為核心：模具端優化澆注系統，采用大直徑、短流程流道，澆口尺寸放大至常規塑料的 1.5-2 倍，優先選用扇形、膜狀澆口，最大限度減少流動阻力；工藝端將熔融段料筒溫度控制在 340-380℃，模具溫度提升至 180-220℃，延緩熔體冷卻速度，同時將注塑壓力提升至 120-180MPa，采用高速充模，利用剪切熱進一步降低熔體粘度，保證充模完整。

2. 高溫易熱分解，產品碳化發黃、氣孔頻發

該缺陷常表現為產品表面出現黑點、發黃、焦斑，內部存在氣孔，嚴重時料筒內產生刺鼻腐蝕性氣體，損傷螺桿和模具。核心原因是 PTFE 在 400℃以上會急劇分解，即便在 350-380℃的加工區間，若熔體在料筒內停留時間過長、螺桿剪切過強，也會出現局部熱分解，分解氣體無法及時排出就會形成氣孔、焦斑。

解決方案以 “控溫、減剪切、強排氣” 為核心：嚴格控制料筒各段溫度，避免局部超溫，噴嘴溫度略低于料筒前段 5-10℃，防止流涎碳化；選用低壓縮比（1.5-2:1）、無止逆環的專用螺桿，減少強剪切帶來的局部升溫，同時嚴格控制熔體在料筒內的停留時間，停機時必須用 PE、PP 專用清洗料徹底清理料筒；模具設計充足的排氣槽，深度控制在 0.02-0.03mm，及時排出分解氣體，從根源避免焦斑和氣孔。

3. 收縮率極大，尺寸精度與形位公差難控制

常表現為產品冷卻后尺寸超差，壁厚不均位置出現翹曲、變形，圓形件出現橢圓，裝配精度不達標。核心原因是 PTFE 注塑成型收縮率高達 3%-6%，遠高于常規工程塑料，且收縮率受溫度、壓力、壁厚影響極大，厚壁位置收縮遠大于薄壁位置，極易出現各向收縮不均，引發變形和尺寸偏差。

解決方案以 “預補償、均結構、強保壓” 為核心：模具設計階段提前做好收縮率補償，根據產品壁厚、結構精準核算收縮值，厚壁件取上限收縮率，薄壁件取下限，通過試模逐步修正模具尺寸；產品設計盡量保證壁厚均勻，避免壁厚突變，尖角位置做圓弧過渡，減少應力集中和收縮不均；工藝端采用 “高壓保壓 + 分段保壓”，充模完成后切換至 80-120MPa 保壓壓力，延長保壓時間，充分補充熔體冷卻收縮的體積空缺，同時控制冷卻時間，保證產品在模具內充分定型，開模溫度控制在 100℃以內。

4. 內應力集中，產品易開裂、脆化

常表現為產品脫模后在澆口、薄壁、倒扣位置開裂，跌落或低溫環境下脆斷，力學性能不達標。核心原因是 PTFE 熔體分子鏈剛性強，充模過程中分子取向嚴重，冷卻后無法充分松弛，形成較大內應力，同時脫模斜度不足、頂出不均，會進一步加劇應力集中，導致產品開裂。

解決方案以 “減阻力、均受力、消應力” 為核心：模具設計保證足夠的脫模斜度，型腔脫模斜度不小于 1.5°，型芯不小于 2°，降低脫模阻力；頂出系統采用大面積頂塊、頂板頂出，避免單點頂針頂出導致的受力不均；產品脫模后進行退火處理，以 20℃/h 的速率升溫至 260-280℃，保溫 2-4h 后隨爐緩慢冷卻至室溫，徹底消除內應力，同步提升產品韌性和尺寸穩定性。

三、總結

PTFE 注塑成型的核心邏輯，是跳出常規塑料的成型思維，圍繞其 “流動性差、易分解、收縮大、內應力強” 四大核心特性，從模具設計、原料選型、工藝管控、后處理全流程優化。對于結構復雜、精度要求高的量產件，優先選用改性注塑級 PTFE，配套專用注塑設備與模具，才能穩定產出合格產品，充分發揮 PTFE 的材料性能優勢。
