塑料模具公差是貫穿模具設計、加工、裝配、試模以及量產全流程的核心技術規范，直接決定模具使用壽命、成型穩定性以及塑件的裝配與使用性能。整個體系主要分為模具本體制造與裝配公差、塑料制件尺寸公差兩大維度，二者相互關聯，共同構成了模具從設計生產到最終交付驗收的完整依據，也是保障塑件質量與生產效率的關鍵前提。

一、核心標準規范

國內核心國家標準

• GB/T 14486-2008 為當前塑件公差執行核心標準，設定 MT1 至 MT7 七個精度等級，數字越小精度越高。

• 公差分為 a、b 兩類，a 類尺寸不受模具活動部件影響，公差更嚴格；b 類尺寸受分型面、滑塊、抽芯影響，公差范圍更寬松。

• GB/T 47067-2026 將于 2026 年 8 月 1 日實施，全面替代舊標準，對接國際 ISO 20457 標準，新增形位公差與驗收判定規則。

• 模具加工依據 GB/T 12555-2006 執行模架公差要求，GB/T 38518-2020 明確模具裝配精度。

• 未注公差按照 GB/T 1804-2000 執行，精密模具采用精密級，普通模具采用中等級。

國際與行業標準

國際通用 ISO 20457 作為塑件公差標準，ISO 2768 用于模具零件未注公差規范。

美國 SPI 模具精度分為四個等級，廣泛應用于北美市場。

德國、日本相關標準多用于汽車、電子精密模具，控制要求更嚴格，配套成熟標準件公差體系。

二、塑料制件公差等級與應用規則

塑料按成型收縮率分為低收縮、中收縮、高收縮三組，收縮率越高，公差需相應放寬。

• MT1 超精密級：用于醫療植入件、光學透鏡、微型連接器，僅適配低收縮材料與超精密模具。

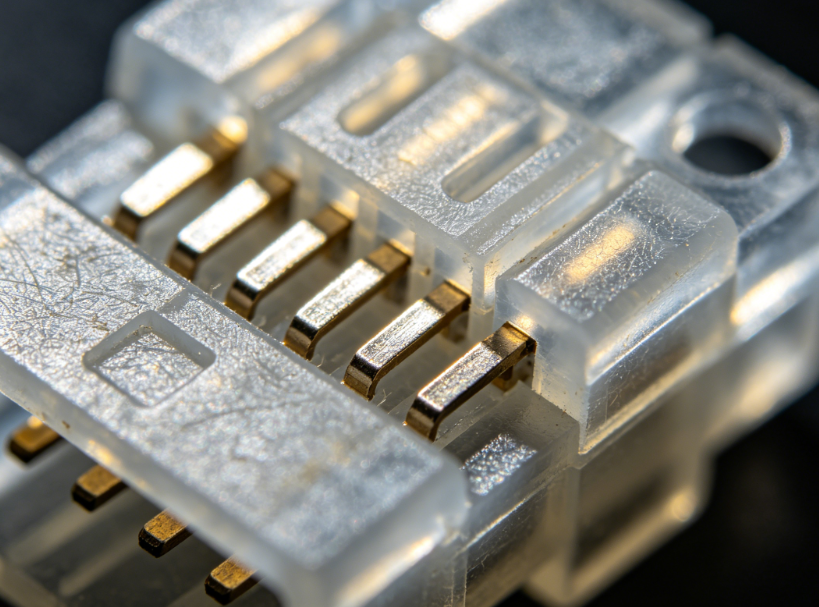

• MT2 精密級：用于汽車精密功能件、電子接插件、精密齒輪，適配中低收縮材料。

• MT3 中精密級：行業通用等級，多用于家電外殼、汽車內飾、常規裝配件。

• MT4 至 MT5 一般精度級：用于無高精度裝配需求的外觀件與包裝制品。

• MT6 至 MT7 粗糙級：用于無裝配要求的裝飾件、玩具外殼等產品。

三、模具本體制造與裝配公差要求

模具成型尺寸公差應控制在塑件公差的三分之一到五分之一，精密模具取更小比例，預留收縮波動、模具磨損與工藝變化余量。

模具精度等級劃分

• 超精密級模具：適配最高精度塑件，成型尺寸公差嚴格，分型面貼合間隙極小。

• 精密級模具：適配中高精度塑件，成型尺寸與配合間隙控制穩定。

• 中精度級模具：滿足常規產品生產，為行業主流應用類型。

• 普通級模具：用于低精度、小批量產品，公差控制相對寬松。

關鍵零部件公差要求

• 成型零件：不同精度模具對應不同公差等級，型腔尺寸按負偏差設計，型芯尺寸按正偏差設計，并預留磨損余量。

• 導柱導套：精密與普通模具采用不同配合方式，保證合模對中精度，避免尺寸偏差。

• 滑塊與斜頂：控制合理配合間隙，保證運動順暢且不產生飛邊。

• 頂針系統：配合精度穩定，復位后與成型面保持平整，不允許出現明顯高低差。

• 模架：精密與普通模具分別執行不同平行度與平面度標準，為模具整體精度提供基礎。

四、形位公差與行業應用規范

形位公差關鍵要求

• 平面度：裝配面與密封面需嚴格控制，保證貼合與密封效果。

• 同軸度：軸孔配合部件誤差需控制在極小范圍，保障裝配順暢。

• 輪廓度：復雜曲面與光學曲面直接影響產品功能與外觀。

分行業公差要求

• 醫療、光學行業：采用最高精度等級，對尺寸穩定性與表面質量要求極高。

• 汽車行業：功能件精度要求高，外觀件可適當放寬，模具需滿足大批量穩定生產。

• 家電、普通電子行業：兼顧成本與精度，多采用中等精度模具。

五、成型尺寸設計與驗收規范

• 模具成型尺寸計算必須計入塑料平均收縮率，中心距尺寸采用對稱公差標注。

• 設計遵循入體原則，抵消模具量產磨損帶來的尺寸變化，控制組合累計公差。

• 檢測需在標準恒溫環境下進行，精密尺寸使用高精度測量設備。

• 試模時連續取樣檢測，確保量產尺寸穩定達標。

• 避免盲目提高精度、忽略收縮波動、未預留磨損余量等問題，平衡精度、成本與量產穩定性。

總結

塑料模具公差體系以塑件公差與模具本體公差為核心，依托國內外權威標準構建，貫穿模具全生命周期。核心是根據產品用途、材料特性選用合適的公差等級，遵循 “模具公差為塑件公差 1/3~1/5” 的原則，控制各零部件公差與累計誤差。

不同行業需結合自身需求適配公差標準，醫療、光學行業追求極致精度，汽車行業兼顧精度與量產穩定性，家電行業平衡成本與精度。在設計、加工與驗收過程中，需嚴格遵循相關標準，考慮收縮率波動、模具磨損等因素，避免常見誤區，確保模具與塑件尺寸合格、性能穩定，既滿足使用需求，又實現成本與效率的最優平衡。
