注塑模具排氣系統是保障熔體充模順暢、消除成型缺陷的核心組件，其設計與優化直接影響產品表面質量、尺寸精度及生產效率。不良的排氣設計易導致氣泡、燒焦、缺料、熔接痕等問題，甚至增加注塑壓力與生產周期。本文結合實際生產需求，從排氣系統的設計原則、結構優化、工藝適配及技術升級維度，梳理科學的優化策略，為模具設計與生產提供參考。

一、排氣系統的核心設計原則

1 通暢性原則

排氣系統需保證氣體快速排出模腔，避免滯留形成高壓區。排氣通道的截面積需與型腔體積匹配，常規小型型腔排氣槽總截面積不小于 0.5 平方毫米，中型型腔不小于 1.5 平方毫米。排氣槽需保持直線型設計，避免彎折或突然變徑，氣體流動阻力控制在行業推薦的臨界值以下，確保充模過程中氣體排出速度不低于熔體推進速度。

2 位置精準原則

排氣結構需設置在熔體最后填充區域，包括型腔末端、熔接痕交匯處、深腔死角等困氣位置。可通過熔體流動分析確定困氣點，優先在分型面、鑲件配合處等易加工位置設置排氣結構，減少模具改造難度。

3 尺寸匹配原則

排氣槽尺寸需適配塑料材料特性，深度通常控制在 0.01-0.03 毫米，寬度 3-5 毫米。高流動性塑料（如 PE、PP）排氣槽深度不超過 0.02 毫米，防止溢料；低流動性塑料（如 PC、PMMA）深度可放寬至 0.03 毫米，提升排氣效率。排氣槽長度需保證氣體排出模具外部，有效排氣段不小于 10 毫米，末端可擴大為喇叭口結構，降低外界空氣回流風險。

二、排氣系統的結構優化策略

1 分型面排氣優化

分型面是最常用的排氣區域，需在熔體最后填充位置預留 0.01-0.03 毫米排氣間隙，長度延伸至模具外側。對于大型塑件，可采用分段式排氣槽設計，每段長度控制在 20-30 毫米，相鄰段間距 5 毫米，避免排氣槽過長導致強度下降。復雜型腔的分型面排氣需配合鑲件使用，利用鑲件與模板的配合間隙輔助排氣。

2 鑲件與頂針排氣設計

利用模具鑲件、頂針與孔位的配合間隙實現排氣，間隙控制在 0.01-0.02 毫米，既滿足排氣需求，又避免熔體滲漏。深腔產品可采用頂針陣列排氣，頂針分布在困氣區域，通過多個微小間隙實現均勻排氣；鑲件排氣需在配合面開設淺槽，槽深 0.02 毫米，寬度 2 毫米，沿氣體排出方向布置。

3 專用排氣槽布局

針對大面積困氣區域，需設置專用排氣槽，槽體從型腔邊緣向外延伸，深度逐漸增大（從 0.02 毫米過渡至 0.1 毫米），形成梯度排氣結構。排氣槽需與模具廢料槽連通，排出的氣體與少量冷料直接進入廢料區，避免污染塑件表面。對于精密塑件，排氣槽末端可增加吸附裝置，快速抽離氣體，提升排氣效率。

4 排氣塞應用

盲孔、深腔等無法通過常規方式排氣的位置，可嵌入多孔排氣塞，孔隙率控制在 30%-40%，孔徑 0.05-0.1 毫米，既能排氣又能阻擋熔體。排氣塞需定期清理，防止塑料碎屑堵塞孔隙，適用于大批量生產的模具。

三、工藝適配與參數協同優化

1 塑料材料特性適配

不同塑料的流動性、熱穩定性對排氣系統要求差異顯著：熱敏性塑料（如 PVC、POM）需增大排氣槽寬度至 5-8 毫米，加快氣體排出，避免高溫分解；玻纖增強塑料需強化排氣結構，防止玻纖堵塞排氣槽，可搭配排氣塞使用；結晶型塑料（如 PA、PP）充模時體積收縮大，需增加排氣槽數量，平衡型腔壓力。

2 注塑工藝參數調整

排氣系統優化需與注塑參數協同：高速注塑時熔體充模速度快，氣體易被壓縮，需增大排氣槽截面積或增加排氣點；高壓注塑時型腔壓力高，需確保排氣通道通暢，避免氣體壓縮產生焦燒。對于薄壁塑件，可適當降低注塑速度，延長氣體排出時間，配合優化的排氣結構提升成型質量。

四、智能化與新型排氣技術應用

1 仿真技術輔助優化

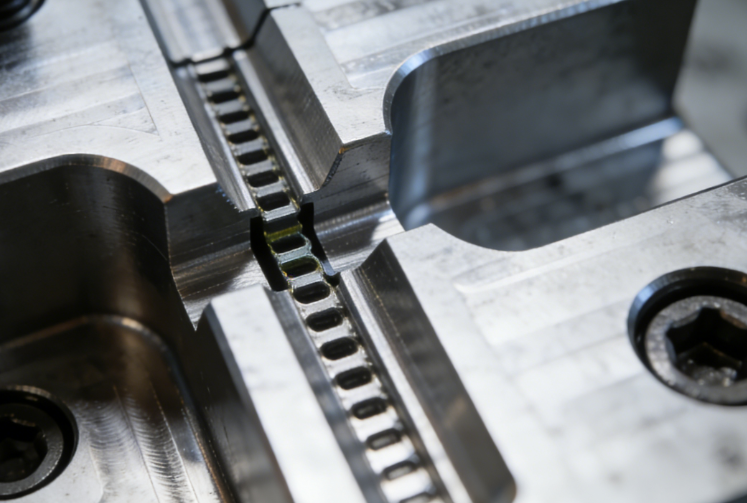

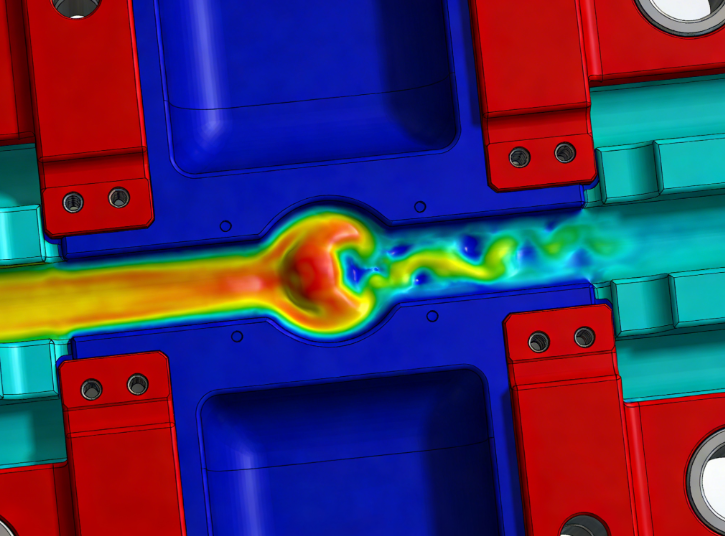

利用 Moldflow、Simcenter 等仿真軟件模擬熔體充模過程，精準定位困氣區域與壓力分布，提前優化排氣槽的位置、尺寸及數量，減少試模次數。仿真結果可量化排氣效率，指導模具設計階段的結構調整，使排氣系統適配不同塑件的成型需求。

2 3D 打印排氣結構

3D 打印技術可制造傳統加工難以實現的隨形排氣槽，貼合復雜型腔曲面布置，提升排氣均勻性。針對異形塑件，3D 打印的鑲件可集成微型排氣通道，通道直徑 0.1-0.2 毫米，分布密度根據困氣程度調整，適用于高精度、復雜結構模具的排氣優化。

總結

注塑模具排氣系統的優化需兼顧結構設計、工藝適配與技術升級，以 “精準排氣、高效通暢、適配生產” 為核心，結合仿真分析與新型制造技術，實現排氣系統與塑件成型需求的深度匹配。實際生產中需根據塑件結構、材料特性及注塑工藝動態調整，持續優化排氣方案，最終提升產品質量與生產效率。
