頂針（Ejector Pin）作為塑膠模具脫模系統的核心功能部件，其核心作用是在注塑成型周期結束后，平穩、均勻地將塑件從模具型腔或型芯上頂出，確保塑件完好無損且外觀達標。頂針設計的合理性不僅直接決定塑件脫模質量、避免出現頂白、頂裂、變形等缺陷，還會影響模具的整體使用壽命、生產穩定性及成型效率。因此，頂針設計需嚴格遵循 ISO 8020、GB/T 4169 等行業通用標準，結合塑件結構特征、塑料材料特性及實際模具工況綜合考量。以下為精簡且全面的設計規范，兼顧專業性與可讀性，核心關鍵數據清晰明確，同時補充設計邏輯與原理說明，避免數據堆砌。

一、選材與熱處理規范

頂針的選材與熱處理工藝是保障其強度、耐磨性與使用壽命的基礎，需根據模具使用場景、塑件材料特性針對性選擇，核心原則是 “場景匹配、性能均衡”，關鍵要求如下：

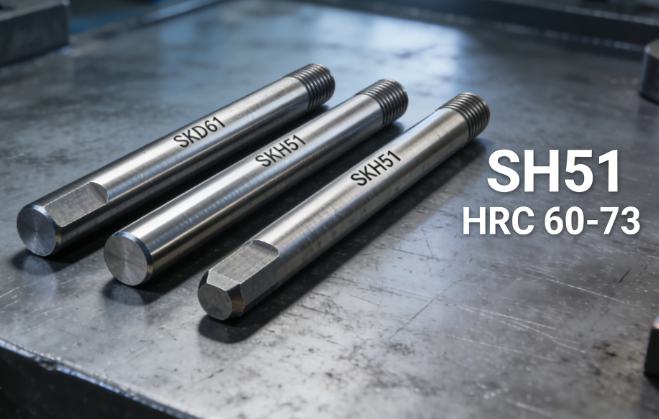

常規模具頂針優先選用 SKD61（日本標準）/H13（美標）熱作模具鋼，該材料綜合力學性能優異，能適配 PP、ABS、PC 等常規塑件的成型需求，熱處理后硬度需達到 HRC52-58；

為進一步提升耐磨性與抗腐蝕性，SKD61 頂針表面需進行氮化處理，氮化層深度控制在 0.03-0.05mm，處理后表面硬度≥HV800，可有效應對長期高頻次的頂出運動磨損；

針對高精度塑件模具、細長易斷頂針，或成型加纖塑料的模具，優先選用 SKH51（日標）/M2（美標）高速鋼，其紅硬性與耐磨性優于 SKD61，熱處理后硬度達 HRC58-62，使用壽命可延長 2-3 倍；

直徑＜1.0mm 的微型頂針，需采用 SKH51 并搭配真空熱處理工藝，避免常規熱處理導致的變形問題，確保直線度誤差≤0.01mm/m；

若頂針需接觸 PVC、POM 等具有腐蝕性的塑料，需選用 S136 不銹鋼材質，熱處理后硬度達 HRC48-52，同時配合表面高精度拋光，提升抗腐蝕能力。

二、尺寸設計核心規范

頂針尺寸設計需在保證頂出效果的前提下，兼顧結構強度與裝配便利性，核心邏輯是 “精準匹配受力需求、避免應力集中”，關鍵設計參數如下：

頂針最小直徑需滿足強度要求，常規場景下≥0.8mm；若成型加纖塑料，因塑件硬度更高、頂出阻力更大，頂針最小直徑需提升至≥1.2mm；

頂針與塑件的接觸面積需精準核算，確保單位面積頂出力≤5MPa，這一閾值是行業公認的安全標準，可有效防止塑件因局部受力過大出現頂白、頂裂缺陷；

頂針配合段長度需為直徑的 3-5 倍，確保頂出運動平穩無偏斜；導向段長度≥配合段的 1/2，進一步提升運動穩定性，避免細長頂針彎曲；

頂針頭部需做圓角或斜度處理，圓角半徑控制在 R0.1-0.3mm，斜度為 1°-3°，目的是避免頂針頭部尖銳邊緣刮傷塑件內表面；

若頂針設置在塑件外觀面，頭部需低于塑件表面 0.02-0.05mm，或采用隱藏式設計，避免殘留頂痕影響外觀品質；

頂針頭部需進行高精度拋光，表面粗糙度≤Ra0.2μm，減少與塑件的摩擦阻力，同時避免殘留加工痕跡轉移到塑件表面。

三、布局設計原則

頂針布局的核心原則是 “均勻受力、避開弱點、遠離敏感區”，需結合塑件結構特點規劃頂針位置，確保脫模過程平穩無變形，關鍵要求如下：

頂針間距需≥2 倍頂針直徑，且相鄰頂針中心距≥5mm，既保證受力均勻，又避免相鄰頂針運動時相互干涉；

對于深腔塑件（深度＞50mm），因脫模阻力大且易出現局部受力不均，頂針密度需≥1 根 / 10cm2，必要時增設輔助頂針平衡受力；

大型塑件（投影面積＞0.1m2）需采用 “邊緣 + 中心” 的組合布局，邊緣頂針間距控制在 80-120mm，中心區域間距縮小至 50-80mm，確保整體受力均衡；

若頂針無法避開塑件的螺紋、卡扣等精密結構，需將單位頂出力降至≤3MPa，同時提升頭部拋光精度，避免頂出力破壞精密結構。

四、配合與避空規范

頂針與模具的配合精度直接影響運動穩定性，配合間隙需兼顧滑動順暢性與導向精度，避空設計需減少摩擦發熱，關鍵規范如下：

頂針與頂針孔采用 H7/f7 間隙配合，該配合精度是行業通用標準，可保證頂針運動平穩無卡滯；

頂針配合間隙需根據直徑分級設定：直徑≤5mm 時取 0.01-0.02mm，直徑 5-10mm 時取 0.02-0.03mm，兼顧導向精度與裝配便利性；

頂針非配合段需做避空處理，避空間隙取 0.1-0.2mm，減少頂針與模具的摩擦面積，降低運動過程中的發熱風險；

配合段與避空段的過渡處需做 C0.5-C1.0mm 倒角，起到裝配導向作用，避免頂針裝配時卡滯或劃傷配合面。

五、特殊頂針與維護規范

針對塑件特殊結構需選用定制化頂針，日常維護需遵循固定標準，確保模具長期穩定運行，關鍵要求如下：

薄壁長條塑件或側壁脫模場景需選用扁頂針，扁頂針厚度為寬度的 1/3-1/2，保證結構強度；管狀塑件需選用司筒針，司筒針與型芯的配合間隙取 0.01-0.02mm，避免塑件孔壁出現臺階；

頂針需定期檢查維護，每生產 5 萬 - 10 萬模次需拆解檢查，若頭部磨損量＞0.05mm 或出現彎曲變形，需及時更換，防止影響塑件質量。
