在塑膠注塑成型過程中，排氣系統是保障制品質量與生產穩定性的關鍵核心結構之一，卻常被設計人員忽視。型腔內部的空氣、熔體分解產生的揮發物若無法及時排出，會引發燒焦、短射、氣泡、熔接痕明顯等一系列缺陷，不僅降低制品合格率，還可能增加模具損耗與生產成本。本文結合注塑工藝特性與材料差異，系統闡述塑膠模具排氣系統的設計原則、核心結構、優化方法及實操注意事項，為模具設計與生產優化提供技術參考。

一、排氣系統的核心作用與設計價值

塑膠模具排氣系統的核心功能是在熔體填充型腔的過程中，快速、順暢地排出型腔內部的空氣以及熔體受熱分解產生的氣體。從生產實踐來看，其設計質量直接影響三大核心維度：一是制品質量，良好的排氣可避免氣體被困導致的表面缺陷與內部瑕疵，保障制品尺寸精度與外觀完整性；二是生產效率，減少因排氣不良導致的廢品率，降低停機調整時間；三是模具壽命，避免氣體壓縮產生的局部高溫對模具型腔造成灼傷，同時減少熔體流動阻力對模具結構的沖擊。

值得注意的是，不同注塑場景對排氣系統的要求存在差異。例如，薄壁精密件因填充速度快、型腔空間狹小，對排氣效率要求更高；而高粘度材料成型時，熔體流動速度慢，氣體排出時間相對充裕，但需避免排氣間隙過大導致溢料。因此，排氣系統設計需兼顧場景適配性與針對性。

二、排氣系統的設計原則與核心參數

（一）核心設計原則

排氣位置精準性：排氣槽應優先開設在氣體最易聚集的區域，主要包括料流末端、型腔死角、熔接痕交匯點、滑塊與鑲件配合間隙等。料流末端是氣體聚集的主要區域，需確保排氣槽與料流方向保持一致，便于氣體隨熔體推進方向順利排出；熔接痕處開設排氣槽，可減少氣體對熔體融合的干擾，提升熔接強度。

尺寸適配性：排氣槽的深度、寬度與長度需根據材料特性精準匹配，核心原則是 “既能高效排氣，又能避免熔體溢料”。不同流動性的塑膠材料，其允許的最大排氣間隙存在顯著差異，這是設計尺寸的關鍵依據。

排氣通暢性：排氣槽需直通模具外部，避免出現彎道或死角導致氣體回流；同時，排氣槽應保持清潔，防止生產過程中積碳、粘料堵塞通道。

外觀保護性：排氣槽應盡量避開制品外觀面，若必須在外觀區域附近設置，需控制排氣槽深度與寬度，避免在制品表面留下明顯痕跡。

（二）關鍵設計參數

排氣槽深度：這是決定排氣效果與是否溢料的核心參數。低粘度材料（如 PE、PP、LDPE）流動性強，排氣槽深度需控制在 0.02~0.05mm；中粘度材料（如 ABS、PS）排氣槽深度為 0.015~0.03mm；高粘度材料（如 PC、PA、PMMA）流動性差，排氣槽深度可設置為 0.01~0.02mm。對于透明件或高精度外觀件，排氣槽深度需進一步縮小，避免影響表面光潔度。

排氣槽寬度：寬度主要影響排氣效率，通常設置為 3~5mm；對于大型制品或氣體產生量較大的場景，可適當加寬至 5~10mm。需注意，寬度過大可能導致熔體快速溢出，因此需與深度協同匹配。

排氣槽長度：一般設計為 5~10mm，其中靠近型腔的前半段為淺槽（核心排氣區域），后半段可適當加深至 0.1~0.2mm，形成 “淺 - 深” 梯度結構，既保證排氣效率，又能減少熔體溢出風險。

三、常見排氣結構設計與適用場景

（一）分型面排氣結構

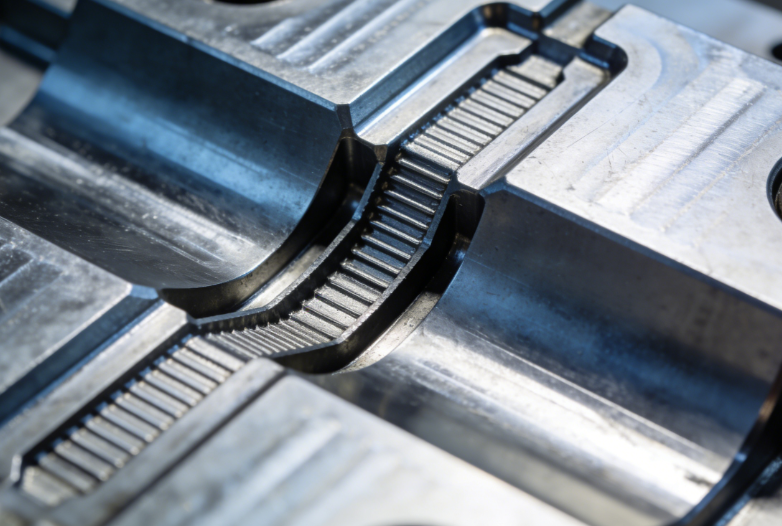

分型面排氣是最常用、最簡便的排氣方式，利用動模與定模的配合間隙實現排氣。設計時，可在分型面的氣體聚集區域磨出局部排氣間隙，或開設窄條狀排氣槽。對于中小型簡單制品，僅通過優化分型面貼合精度，預留 0.01~0.02mm 的配合間隙即可滿足排氣需求；對于大型復雜制品，需在分型面增設專用排氣槽，確保排氣順暢。該結構的優勢是加工簡便、成本低，缺點是排氣效率有限，不適用于高要求的精密成型場景。

（二）鑲件與頂針排氣結構

在型腔死角、深腔等分型面無法覆蓋的區域，可利用鑲件、頂針與模板的配合間隙進行排氣。鑲件與模板的配合間隙控制在 0.01~0.02mm，既保證排氣，又避免熔體溢出；頂針排氣可在頂針側面開設軸向排氣槽（寬度 1~2mm，深度 0.01~0.02mm），排氣槽直通頂針板，實現氣體快速排出。該結構適用于復雜型腔的局部排氣，能有效解決分型面排氣難以覆蓋的死角問題。

（三）排氣針與排氣塞結構

對于深腔、窄縫等氣體極易滯留的區域，常規排氣結構難以滿足需求，可采用排氣針或排氣塞。排氣塞通常采用多孔燒結金屬材料制成，孔隙率 30%~40%，排氣效率是普通排氣槽的 3~5 倍，安裝時直接嵌入型腔氣體聚集處，氣體可通過孔隙快速排出；排氣針則適用于小型精密型腔，通過針體與型腔的微小間隙實現排氣。該結構適用于精密薄壁件、復雜深腔件等對排氣要求極高的場景，但需注意定期清理孔隙內的積碳，避免堵塞。

（四）真空排氣結構

真空排氣是通過外接真空系統，在注塑前抽空腔型內的空氣，從根源上減少氣體殘留，適用于透明件、精密電子件等對制品質量要求嚴苛的場景。真空度通常控制在 - 0.06~-0.08MPa，需配合精準的時序控制，確保在熔體填充前完成抽真空，避免熔體被吸入真空系統。該結構排氣效果最佳，但設備成本較高，適用于高端制品生產。

四、排氣系統的優化方法與實操要點

（一）基于材料特性的優化調整

不同塑膠材料的流動性、熱穩定性差異較大，需針對性優化排氣系統。對于結晶型材料（如 PE、PP），成型時體積收縮率高，氣體排出空間相對充裕，但需控制排氣槽深度，避免溢料；對于非結晶型材料（如 PC、ABS），流動性較差，需適當加大排氣槽寬度，提升排氣效率；對于熱敏性材料（如 PVC、POM），易受熱分解產生大量氣體，需增設排氣槽數量，同時優化模具溫度，減少氣體產生。

（二）基于工藝參數的協同優化

排氣系統與注塑工藝參數存在協同關系，合理調整工藝參數可輔助提升排氣效果。例如，降低射膠速度（尤其是初始階段），讓氣體有充足時間排出，避免高速填充壓縮氣體；采用 “慢 - 快 - 慢” 分段射膠策略，初始低速排氣，中間高速填充，末端低速收尾；適度提高模具與料筒溫度，降低熔體粘度，便于氣體從熔體中逸出；增加背壓至 3~5bar，排出料筒內的空氣與揮發物，減少帶入型腔的氣體量。

（三）模具維護與排氣系統保養

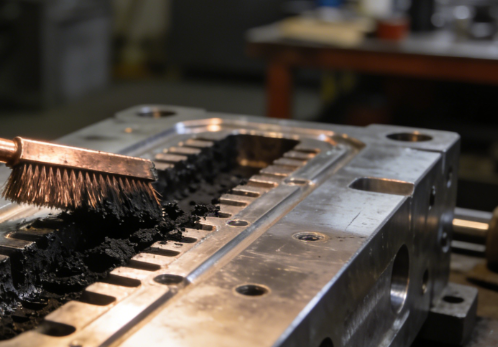

生產過程中，熔體易在排氣槽內積碳、粘料，導致排氣通道堵塞，需定期清理。建議每生產 1~2 萬模次，采用細鋼絲、超聲波清洗等方式清理排氣槽與排氣塞孔隙；同時，定期檢查鑲件、頂針的配合間隙，若出現磨損導致間隙過大或過小，需及時調整，確保排氣效果穩定。此外，需定期檢查排氣槽的完整性，若出現變形、磨損，需及時修復或重新加工。

五、排氣不良的常見問題與解決對策

實際生產中，排氣不良易引發多種缺陷，需結合具體問題精準排查優化：

制品燒焦（黑斑）：多因氣體被壓縮升溫引燃熔體所致，需在燒焦區域增設排氣槽，同時降低射膠速度與壓力，減少氣體壓縮程度；若為材料分解產生的氣體，需降低料筒溫度，避免材料過熱。

短射 / 填充不足：氣體產生反壓阻礙熔體填充，需優化排氣槽位置與尺寸，提升排氣效率；同時可適當提高射膠速度與溫度，降低熔體流動阻力。

氣泡 / 氣紋：氣體被困在熔體內，需在氣泡產生區域增設排氣結構，同時增加背壓，排出熔體中的溶解氣體；若為模具溫度過低導致氣體無法逸出，需適當提高模具溫度。

熔接痕明顯：兩股熔體匯合時氣體未排出，需在熔接痕交匯處開設排氣槽，同時提高熔體溫度與射膠速度，提升熔體融合效果。

總結

塑膠模具排氣系統的設計與優化是一項系統性工作，需兼顧模具結構、材料特性、工藝參數等多方面因素。核心在于精準定位氣體聚集區域，設計適配的排氣結構與尺寸，同時通過工藝協同與定期維護保障排氣效果穩定。良好的排氣系統不僅能顯著提升制品質量與合格率，還能降低生產能耗與模具損耗，為注塑生產的高效穩定運行提供核心支撐。未來，隨著精密注塑、高端制品生產需求的提升，真空排氣、智能排氣等高效排氣技術將成為模具設計的重要發展方向。
