模具鋼材拋光后出現劃痕，會直接影響塑膠產品外觀、亮面、霧面效果，還容易導致粘模、拉傷、脫模不良。下面給你一套車間可直接操作、無特殊符號、小標題加粗的完整修復方法。

一、劃痕類型與成因判斷

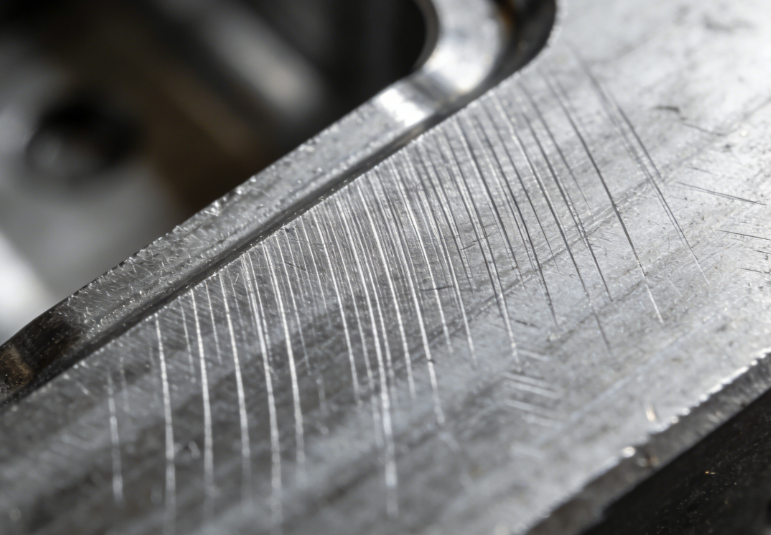

拋光后常見劃痕分為深度機械劃痕、細砂紋路、拋光膏殘留劃痕、電火花加工紋、材料本身雜質劃痕等。機械劃痕多由砂紙粒度跳號過大、打磨方向單一造成，細砂痕是砂紙目數不夠或拋光力度不均導致，電火花紋是放電加工層未去除干凈，材料雜質痕則是鋼材純凈度不足引起。修復前先確認劃痕深度與來源，避免盲目拋光越拋越差。

二、淺表層劃痕修復（深度小于 0.02mm）

淺表層劃痕多見于鏡面、高光面，肉眼可見但手摸無明顯凹凸。先用干凈無塵布清理模具表面油污、粉塵，確保無雜質二次劃傷。接著使用高目數砂紙，從 1500 號過渡到 2000 號，順著同一方向輕磨，力度均勻且不來回打磨，防止產生新紋路。之后更換細粒度鉆石膏，從 2.5 微米到 1.5 微米逐級拋光，配合羊毛輪或銅釬低速拋光，保持平穩移動，直至劃痕消失、表面光亮一致。最后用干凈棉布擦拭干凈，檢查無細微紋路即可。

三、中等深度劃痕修復（深度 0.02 到 0.05mm）

中等深度劃痕手摸有明顯凹凸感，必須先去除損傷層再精拋。先用較粗砂紙逐步找平，一般從 1000 號到 1200 號開始，單向打磨將劃痕磨平，確保整個區域平整度一致。再逐級提升砂紙目數，1500 號、2000 號依次過渡，每一步都要徹底去除上一級留下的砂痕。之后進入油石精修階段，使用細油石順著成型面紋路輕推，消除砂紙痕跡。最后用 1.0 微米或 0.5 微米鉆石膏配合軟質拋光輪，低速輕壓拋光，恢復鏡面或高光亮面，過程中隨時用強光斜照檢查，確保無暗痕、無波浪紋。

四、深度劃痕與局部損傷修復（深度大于 0.05mm）

深度劃痕已明顯破壞模具表面，單純拋光無法修復，需要先加工再拋光。先用細砂輪或油石將劃痕區域徹底磨平，必要時使用銑床或精雕機輕微降面，保證基面平整無臺階。加工后必須去除刀紋、放電層，再從 800 號或 1000 號砂紙開始逐級打磨。粗磨、中磨、精磨分步進行，每一步都要消除前道工序痕跡，嚴禁跳號過大。拋光時先粗拋后精拋，鉆石膏粒度由大到小，拋光工具由硬到軟，確保修復區域與周邊表面平順過渡，無臺階、無陰影、無局部凹陷。

五、鏡面模具劃痕專用修復要點

鏡面模具對表面要求極高，劃痕修復必須更加精細。修復前嚴格清潔環境，減少粉塵干擾。砂紙必須全新干凈，禁止使用沾染雜質的耗材。拋光方向保持統一，每更換一次目數就調整 90 度方向，方便觀察上道痕跡是否去除。拋光工具選用高密度羊毛輪、竹釬、銅釬，轉速控制在低速，避免高溫導致模具表面退火變軟。全程使用高純度鉆石膏，逐級拋至 0.5 微米或 0.25 微米，最后用干凈棉布輕拋收光，確保鏡面清晰、無橘皮、無劃痕、無料紋。

六、避免拋光劃痕的關鍵注意事項

所有砂紙、油石、拋光輪必須保持清潔，不混用不同粒度耗材。打磨方向盡量順著產品脫模方向或型腔長向，不隨意橫向亂拋。砂紙目數逐級提升，不跳級過大，防止深層痕跡殘留。拋光力度均勻平穩，不局部重壓，避免產生波浪面。鋼材表面加工時先去除電火花變質層，粗加工紋路要規整，減少后期拋光難度。定期檢查拋光工具磨損情況，及時更換，防止工具本身劃傷模具。

七、修復后驗收與保護

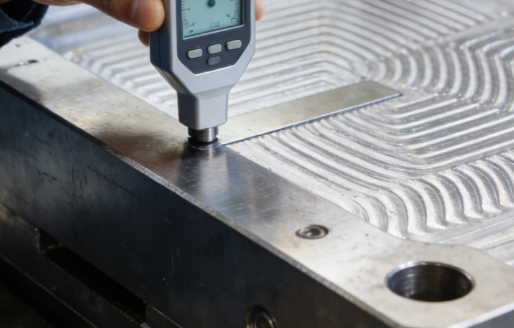

劃痕修復完成后，使用強光斜向照射檢查，確保無任何可見劃痕、砂紋、暗痕、波浪紋。鏡面模具需達到高光澤、高清晰度，無雜質、無麻點。驗收合格后及時清理表面殘留拋光膏，涂抹防銹油保護，避免氧化、生銹、粉塵劃傷。模具上機前再次確認表面狀態，確保生產出的塑膠產品無外觀缺陷，穩定合格。
